PCB(Printed Circuit Board)是電子產品中不可或缺的組成部分，它承載著電子元器件并提供電氣連接。然而，在PCB的制造過程中，常常會出現一些缺陷，如焊接問題、線路短路、線路斷路等，這些缺陷可能會導致電子產品的性能下降甚至完全失效。為了確保PCB的質量和可靠性，X射線檢測設備成為了一種重要的工具。

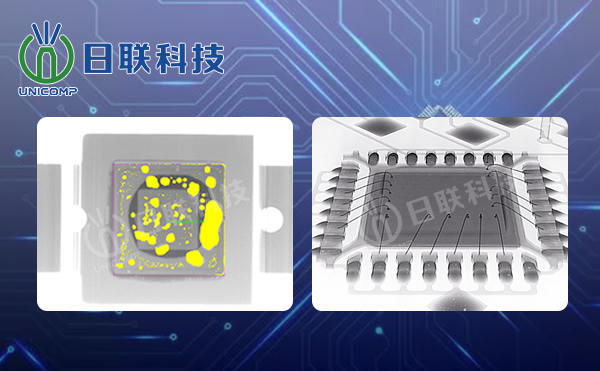

X射線檢測設備利用X射線的特性，能夠穿透PCB的表面，檢測內部的缺陷。它可以快速、準確地發現焊接問題，如焊點的冷焊、虛焊、錯位等。同時，它還能檢測線路的連通性，發現線路短路和斷路等問題。通過X射線檢測設備，制造商可以及時發現并解決這些缺陷，提高PCB的質量和可靠性。

X射線檢測設備具有以下幾個優點。首先，它能夠檢測到微小的缺陷，如微小的焊點問題和線路斷路，這些問題很難通過肉眼或普通的檢測方法發現。其次，X射線檢測設備具有高效性和準確性，可以在短時間內完成大量的檢測工作，并且檢測結果準確可靠。此外，X射線檢測設備還具有非破壞性的特點，不會對PCB造成任何損傷，保證了PCB的完整性。

X射線檢測設備的應用范圍非常廣泛。除了在PCB制造過程中的應用外，它還可以用于電子產品的組裝和維修過程中。在電子產品組裝過程中，X射線檢測設備可以檢測焊接質量，確保焊點的可靠性。在電子產品維修過程中，X射線檢測設備可以幫助維修人員快速定位故障點，提高維修效率。

隨著科技的不斷進步，X射線檢測設備的性能和功能也在不斷提升。未來，我們可以預見，X射線檢測設備將更加智能化和自動化，操作更加簡便，檢測效率更高。同時，隨著電子產品的不斷發展和更新，對PCB質量的要求也將越來越高，X射線檢測設備的應用將會更加廣泛。

總之，X射線檢測設備在PCB制造和電子產品維修中的應用具有重要意義。它能夠快速、準確地檢測PCB的缺陷，提高PCB的質量和可靠性。雖然面臨一些挑戰和限制，但隨著技術的不斷進步，X射線檢測設備的應用前景將會更加廣闊。我們有理由相信，X射線檢測設備將繼續發揮重要作用，推動PCB制造和電子產品維修行業的發展。

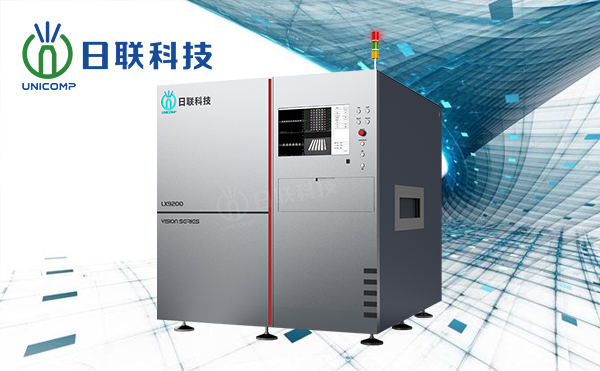

了解更多日聯科技X-ray檢測裝備信息可以撥打全國服務熱線：400-880-1456 或訪問日聯科技官網：ezjhqsp.cn
