X射線可以檢測出哪些BGA焊點的缺陷?
發布時間:2020-08-23 09:00:00

實時X射線檢測是一種有價值的無損檢測技術,可以提供有關BGA焊點的重要信息。對于BGA焊點質量檢查,通常首先進行非破壞性技術檢測,即無損檢測。進一步的檢查是破壞性檢查技術,包括染料分析,金相檢查和掃描電鏡(SEM)及能量色散譜(EDS)分析,這些通常用于界面分析,可以識別大多數BGA失效的焊點。



X射線無損檢測技術可以提供BGA焊點的初步缺陷信息,有助于引導后續的破壞性檢測分析。

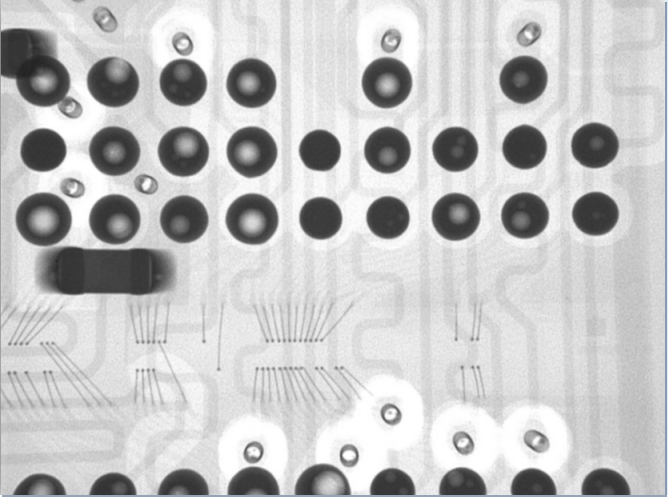

X射線檢查中觀察到的最常見缺陷之一是焊點中的空洞。根據IPC-7095C,空隙率大于35%和直徑大于50%是工藝控制的極限值。一般而言,如果總空隙面積超過焊球面積的25%,則認為該產品不合格,需要返修。盡管小的空洞可以通過檢查并且不需要返修,但它們?nèi)匀皇菓?yīng)注意的工藝指標。



焊料橋接是可以通過X射線檢查的另一個缺陷。當通過焊料連接兩個焊點時,焊料與大多數周圍材料之間存在明顯的密度差,因此很容易識別。



焊球的丟失在X射線檢測圖像中也非常明顯。由于BGA焊球是以陣列方式整齊排列在器件底部,因此很容易發現缺少焊球的相應位置。



X射線檢查也很容易發現錫球移位的問題。關鍵是檢測焊球位移的嚴重程度。通常根據具體要求判斷焊點是否合格一般的標準公式為:從焊球中心到焊盤中心的距離/焊盤直徑<25%。



X射線檢查還可以觀察變形的焊點,盡管很難觀察到。要查看某些缺陷,通常需要極端的角度和特殊處理。有些畸形焊點是無害的。



其他變形的焊點可能是嚴重的缺陷,例如枕頭效應,枕頭效應很難通過二維X射線檢測來觀測,需要借助3D斷層掃描來檢測。



焊接也很難通過二維X射線檢測。通常使用二維X射線對虛假焊接的存在或不存在進行初步診斷。如果焊點的形狀異常,邊界模糊,尺寸異常并且灰度級很深,則這種焊點很可能會出現虛焊缺陷,應進行3D斷層掃描。



在進行BGA焊點檢查和分析時,應遵循一個過程,以確保在將測試樣品轉移到下一個測試過程之前,應收集所有可用數據。X射線能夠檢測連焊、焊球丟失、焊球移位和空洞等缺陷。 3D斷層掃描技術的引入還可以檢測出BGA幾乎所有常見的焊接缺陷。染色測試可提供所有焊點的信息,并有助于識別裂紋或分離的界面。金相檢測與SEM和EDS相結合,可提供有關基板側和元件側之間的焊點界面的詳細信息,它可以描述BGA中發生的大多數焊點缺陷和異常,這有助于找出BGA故障的根本原因。
