x-ray保證焊接質量

發布時間：2020-07-25 09:00:00

焊接接頭的不完整性稱為焊接缺陷，主要有焊接裂紋、未焊透、夾渣、氣孔和焊縫外觀缺陷等。這些缺陷減少焊縫截面積，降低承載能力，產生應力集中，引起裂紋；降低疲勞強度，易引起焊件破裂導致脆斷。其中危害最大的是焊接裂紋和氣孔。焊接生產中產生焊接缺陷的種類是多種多樣的，按其在焊接接頭中所處的位置和表現形式的不同，可以把焊接缺陷大致分為兩類：一類是外部缺陷；另一類是內部缺陷。

日聯X光機

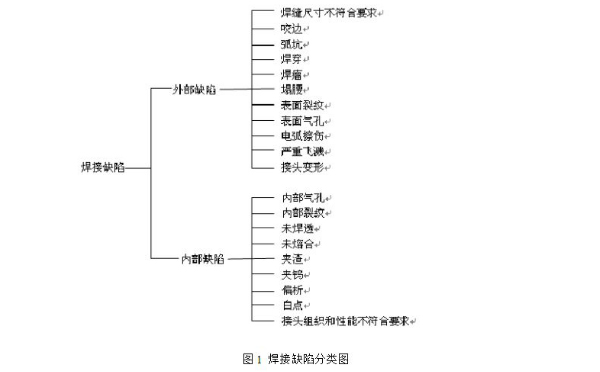

如上圖所示內部缺陷的形式種類也很多，但肉眼無法發現，只能借助無損檢測方式才可以準確發現缺陷，制定解決方法。X射線是最常見的無損檢測方式，準確、直觀是其最大的優勢，實時成像、自動識別、缺陷定位、缺陷分析、數據存儲等功能可以幫助提高鑄件檢測的效率。

造成焊接缺陷形成的因素有很多。

1.?材料因素?

所謂材料因素是指被焊的母材和所使用的焊接材料，如焊絲、焊條、焊劑及保護氣體等。這些材料在焊接時都直接參與熔池或熔合區的物理化學反應，其中，母材本身的材質對熱影響區的性能起著決定性的作用，當然，所采用的焊接材料對焊縫金屬的成分和性能也是關鍵因素。如果焊材與母材匹配不當，不僅可能引起焊接區內的裂紋、氣孔等各種缺陷，也可能引起脆化、軟化等性能變化。所以，為了保證得到良好的焊接接頭，必須對材料因素予以重視。?

2.工藝因素?

同一種母材，在采用不同的焊接方法和工藝措施的條件下，其焊接質量會表現出很大的差別。?

焊接方法對焊接質量的影響主要在兩個方面：首先是焊接熱源的特點，其可以直接改變焊接熱循環的各項參數，如線能量、高溫停留時間、冷卻速度等；其次是對熔池和接頭附近區域的保護方式，如渣保護、氣保護等。焊接熱過程和冶金過程必然對接頭的質量和性能會有決定性的影響。?

3.結構因素?

焊接接頭的結構設計影響其受力狀態，其既可能影響焊接時是否發生缺陷，又可能影響焊后接頭的力學性能。設計焊接結構時，應盡量使接頭處于拘束度較小、能自由伸縮的狀態，這樣有利于防止焊接裂紋的產生。?

4.使用條件?

焊接結構必須符合使用條件的要求，如載荷的性質、工作溫度的高低、工作介質有無腐蝕性等，其必然會影響到接頭的使用性能。?

例如，焊接接頭在高溫下承載，必須考慮到合金元素的擴散整個結構發生蠕變的問題；承受沖擊載荷或在低溫下使用時，要考慮到脆性斷裂的可能性；接頭如需在腐蝕介質中工作時，又要考慮應力腐蝕的問題。?

影響焊接缺陷的因素是多方面的，如材料、工藝、結構和使用條件等，要全方位綜合考慮上述因素的影響難度很大，所以需要對焊縫進行無損檢測，確保焊接質量。X射線無損檢測除了可以檢測以上因素造成的焊縫缺陷以外，還可以幫助各個環節及時發現問題，改善生產工藝。
